Схема автоматики для ректификации на базе контроллера Р204-Д и регулятора мощности РМ-2м-16а (Рм-2м-32а)

В этой схеме контроллер Р204-Д управляет регулятором мощности РМ-2м-16а или Рм-2м-32а.

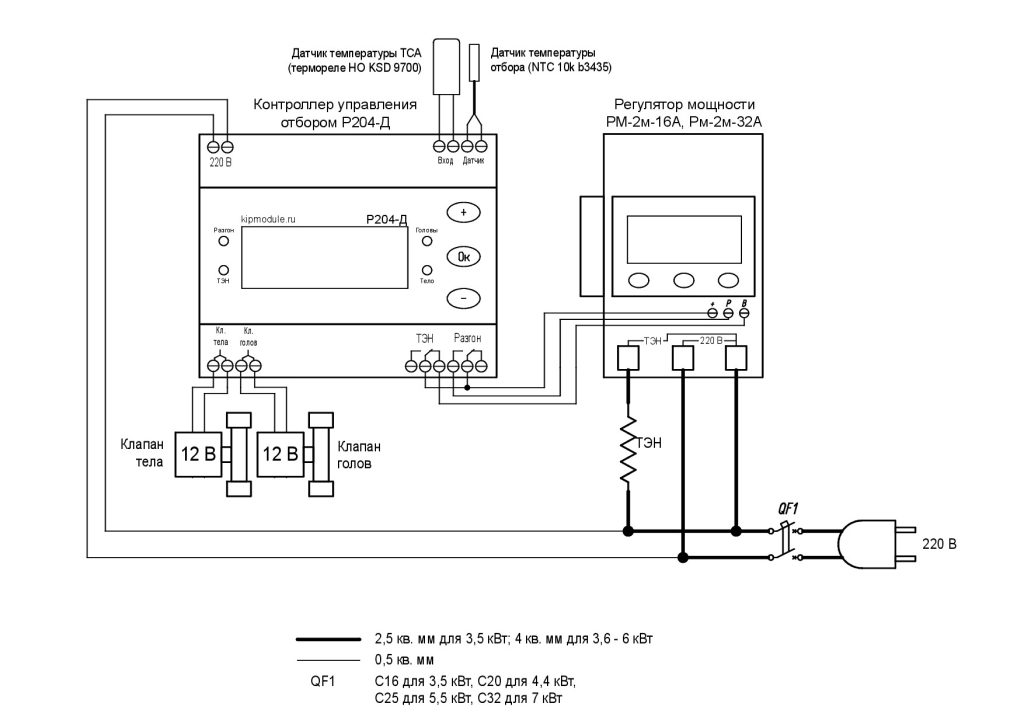

Схема без возможности ручного управления регулятором мощности

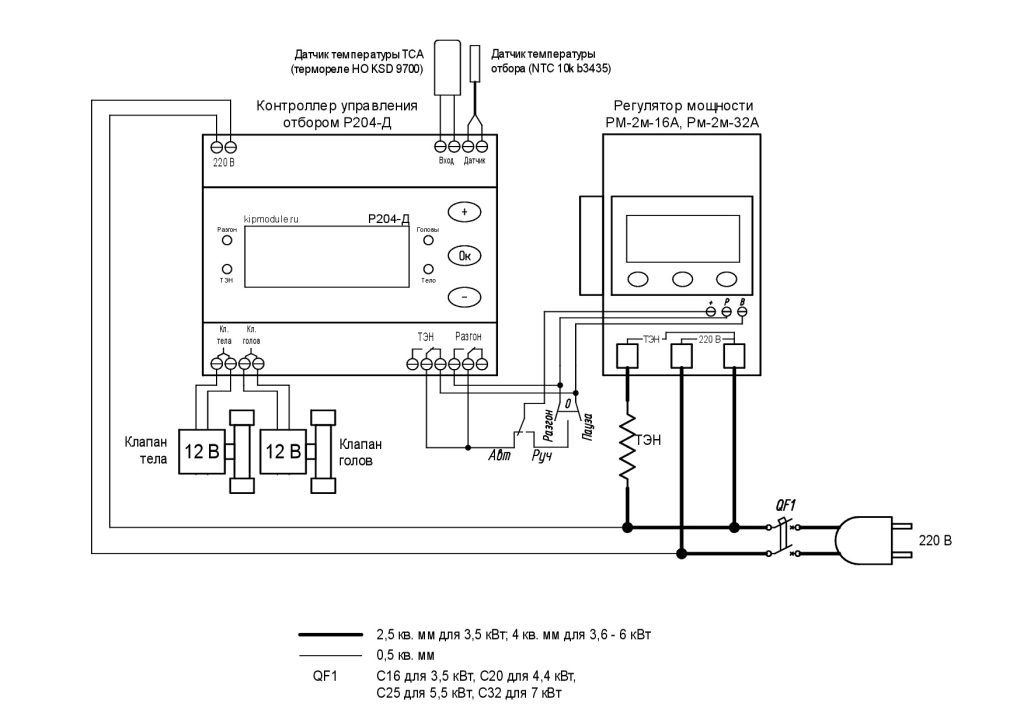

Схема с возможностью ручного управления регулятором мощности
