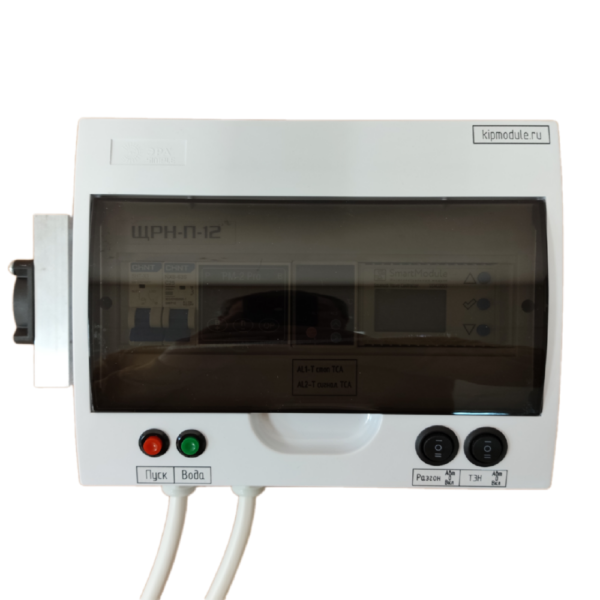

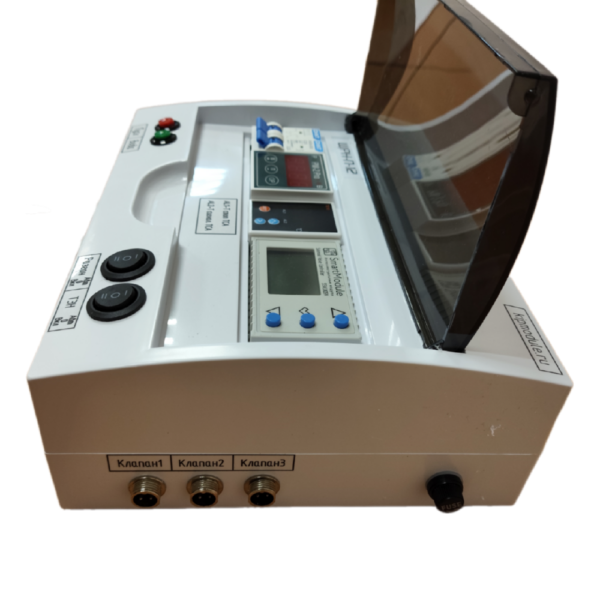

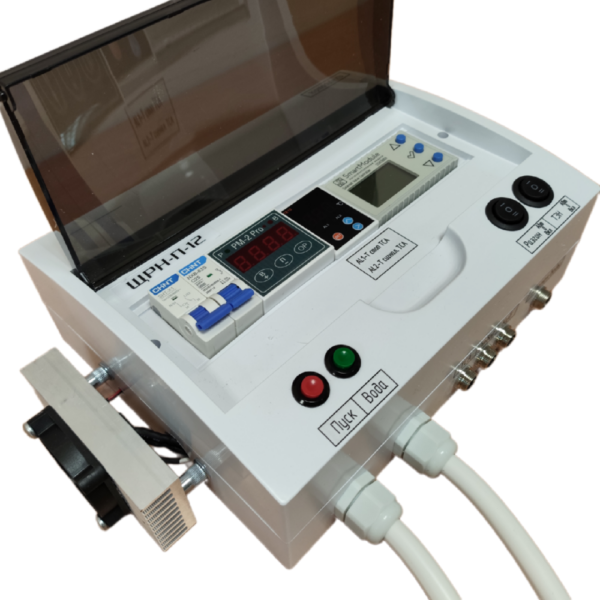

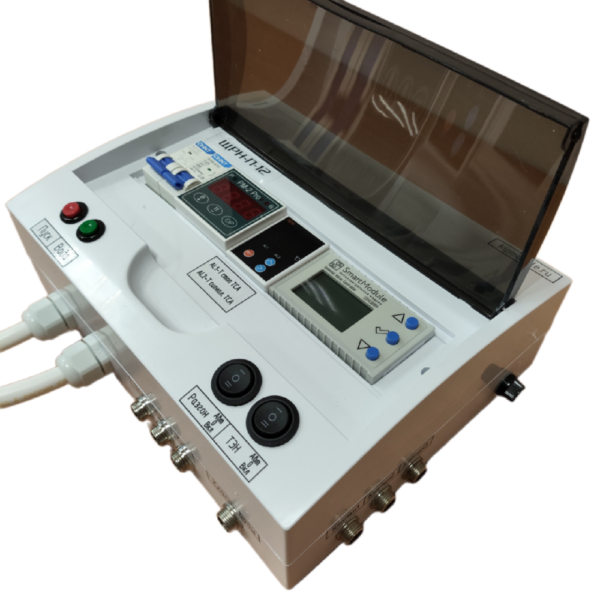

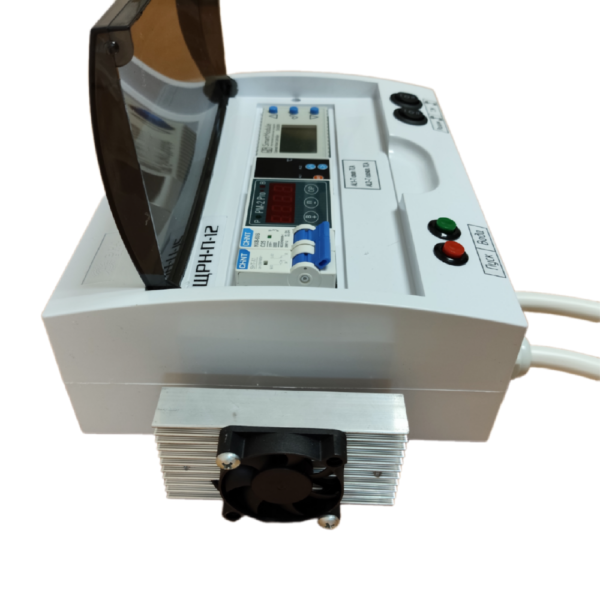

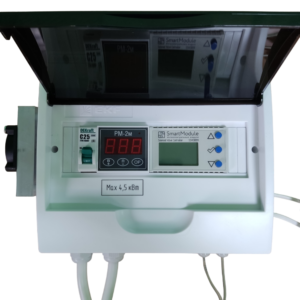

Автоматика для ректификации АР2.3-4,5мб

Код: 1225, Артикул: 1225

Автоматика предназначена для автоматизации процесса ректификации, включая первый перегон (potstill). Автоматика позволяет производить последовательный отбор головы-тело-хвосты при наличии одного узла отбора, а также позволяет вести параллельный процесс отбора голов, тела и хвостов при использовании нескольких узлов отбора.

  • 1 клапан воды (в комплект не входит), 3 датчика температуры, 3 клапана отбора (в комплект не входят)

Нет в наличии

ТЭН 10 ячеек времени, 10 ячеек мощности, 4, 5 кВт, автоматический разгон, стабилизация
Отбор декремент, ШИМ
Безопасность защита от "пробоя" симистора, звуковая сигнализация, стоп по t в кубе, стоп по t в ТСА
Подача воды включение в начале процесса, выключение в конце процесса

Перед подключением ознакомьтесь с инструкцией. Полная схема подключения и описание режимов приведены в руководстве пользователя.

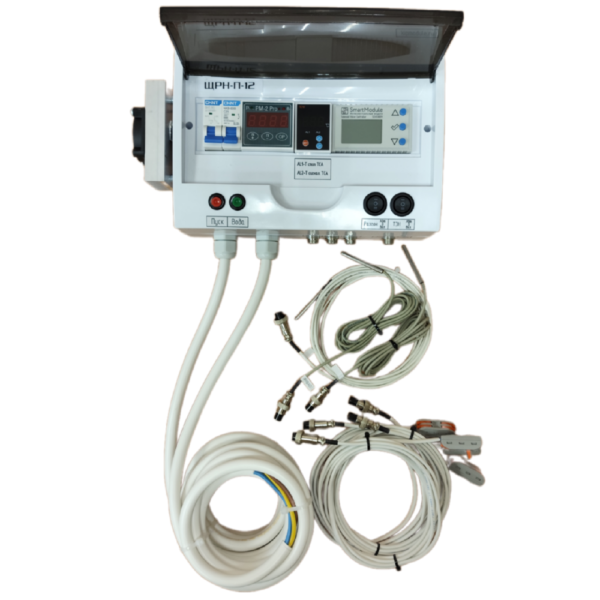

  • автоматика в боксе;
  • датчик температуры — 3 шт.;
  • провод для клапана — 4 шт.;
  • коробка.
Автоматика предназначена для автоматизации процесса ректификации, включая первый перегон (potstill). Автоматика позволяет производить последовательный отбор головы-тело-хвосты при наличии одного узла отбора, а также позволяет вести параллельный процесс отбора голов, тела и хвостов при использовании нескольких узлов отбора.

В комплекте:

 Автоматика выполняет следующие функции:

  • Управляет ТЭНом в автоматическом режиме. Сначала прогревает («разгоняет») куб до заданной температуры в царге/узле отбора, а затем переходит на рабочую (заранее заданную) мощность колонны.
  • Стабилизирует колонну в течение заданного времени («работа на себя»).
  • Управляет отбором по этапам Головы — Тело — Хвосты. На каждый этап свой электромагнитный клапан и три емкости. Переход между этапами ручной или автоматический по Вашему выбору.
  • При наличии в колонне кроме основного узла, дополнительных сивушного и головного узлов отбора, автоматика позволяет вести отбор параллельно всеми тремя клапанами (головы, тело и хвосты) или двумя: головы и тело или тело и хвосты — в зависимости от установленных узлов отбора в Вашем оборудовании.
  • Управляет клапаном воды: открывает воду в начале процесса, закрывает воду в конце процесса.
  • По окончании процесса ректификации автоматика завершает процесс выключением всех клапанов и ТЭНа.
  • Имеет функцию ручного управления ТЭНом.
  • Позволяет проводить первый перегон (potstill).
  • Имеет функцию звуковой сигнализации и обесточивания всей автоматики (включая ТЭН) при превышении температуры ТСА (трубки связи с атмосферой). Для ТСА предусмотрен датчик температуры.
  • Имеет функцию контроля «пробоя симистора» (выход из строя симистора в результате которого симистор неуправляем и подает все напряжение сети на ТЭН). В случае обнаружения такой ситуации автоматика обесточивает себя (включая ТЭН).

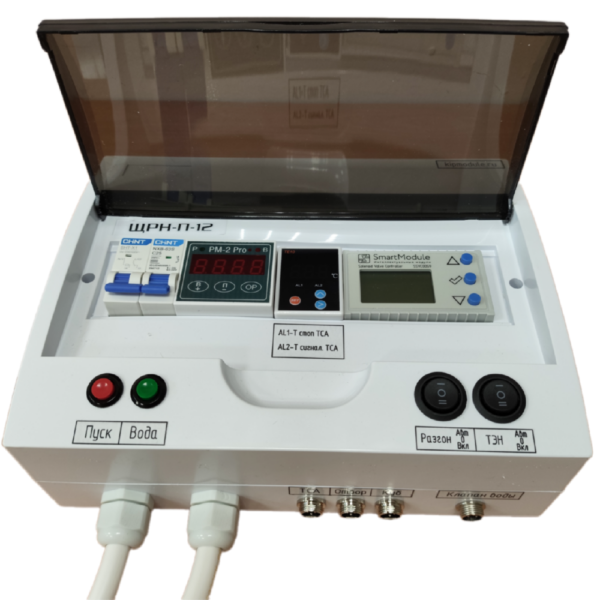

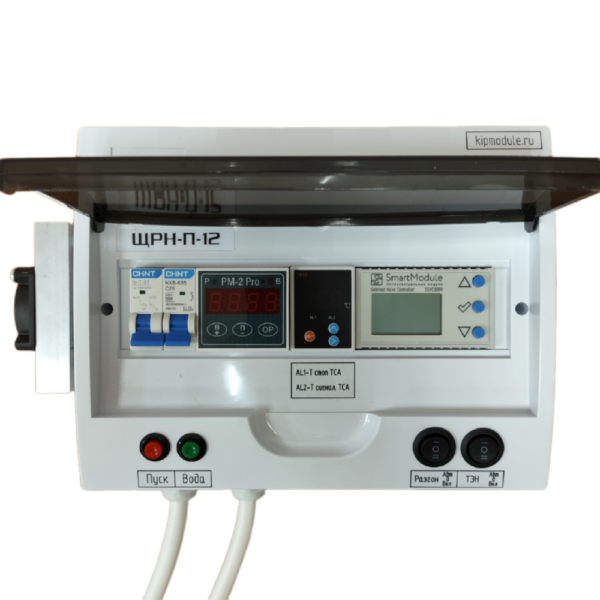

 Примененные приборы:

  • контроллер управления отбором SSVC0059 (версия 2) с прошивкой 2.2.33;
  • регулятор мощности РМ-2pro-к;
  • терморегулятор с двумя выходами TE-10;
  • автоматический выключатель с независимым расцепителем.

  Технические характеристики:



  • напряжение питания 220 В,
  • мощность подключаемого ТЭНа не более 4,5 кВт,
  • габариты выс. х шир. х гл. 210 х 310 х 95 мм,
  • длина питающего кабеля 2,2 м;
  • длина кабеля ТЭНа 2,2 м;
  • длина кабелей клапанов 2 м;
  • длина кабелей датчиков температуры куба и отбора 2 м;
  • длина кабеля датчика температуры ТСА 3 м;
  • датчики температуры отбора и куба: тип DS18B20, длина гильзы 50 мм, диаметр гильзы 5 мм;
  • датчик температуры в ТСА: тип NTC 10k b3435, длина гильзы 50 мм, диаметр гильзы 4 мм;
  • подключаемые клапаны отбора: 220 В, 50 Гц, ток не более 0,9 А, нормально закрытые, работающие с нулевым давлением (самотек);
  • подключаемый клапан воды: 220 В, 50 Гц, ток не более 0,9 А, нормально закрытый.
