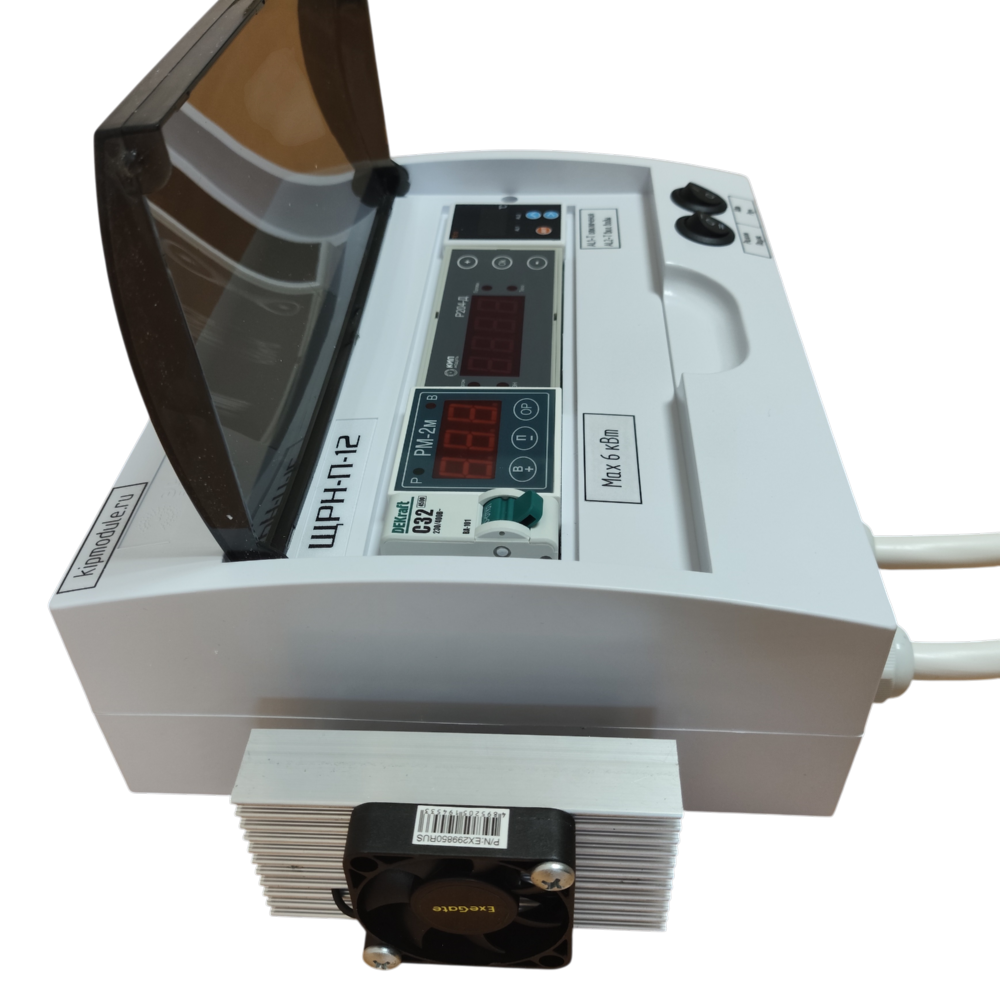

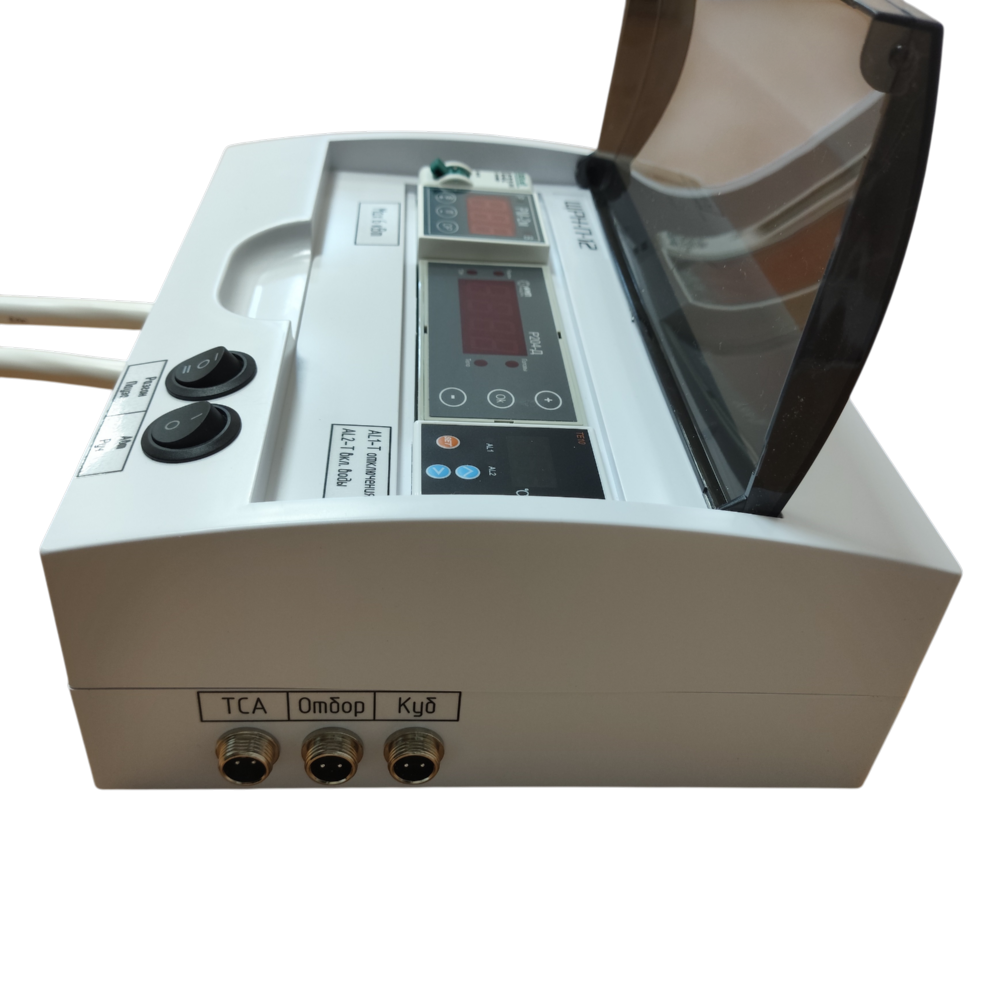

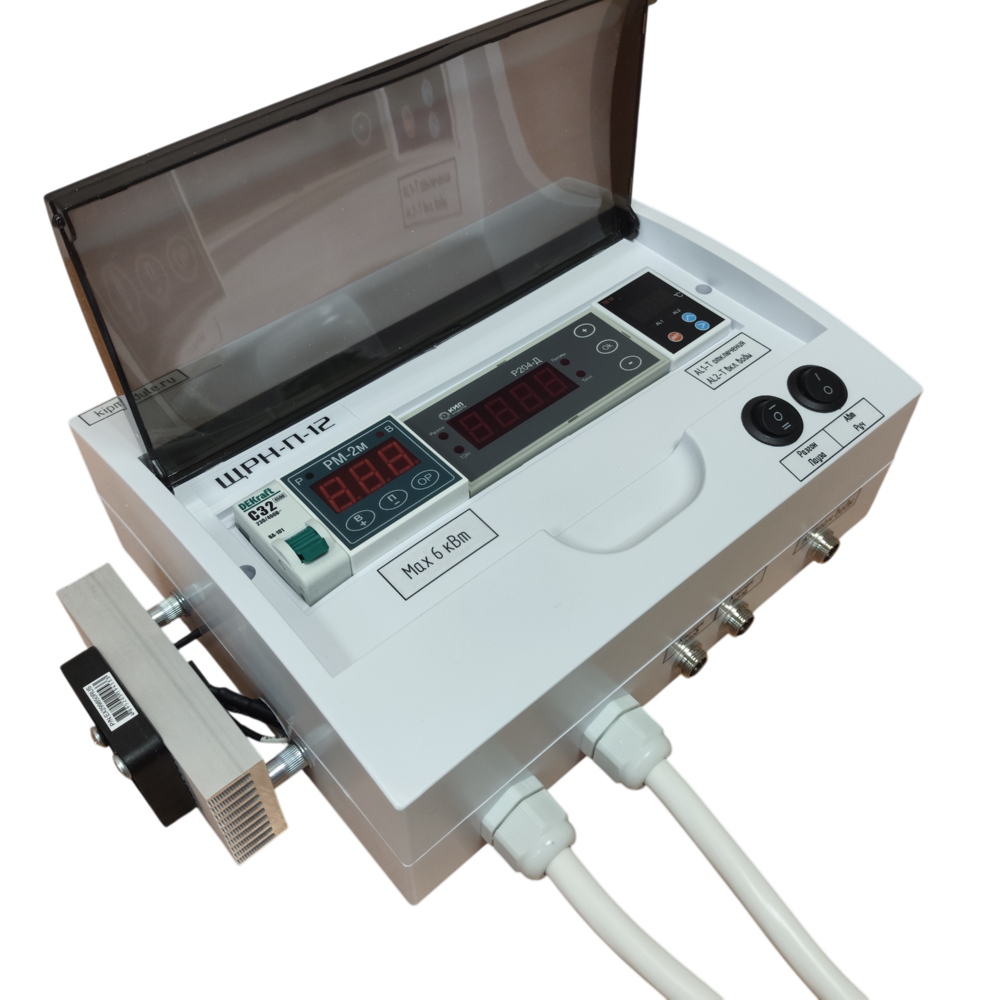

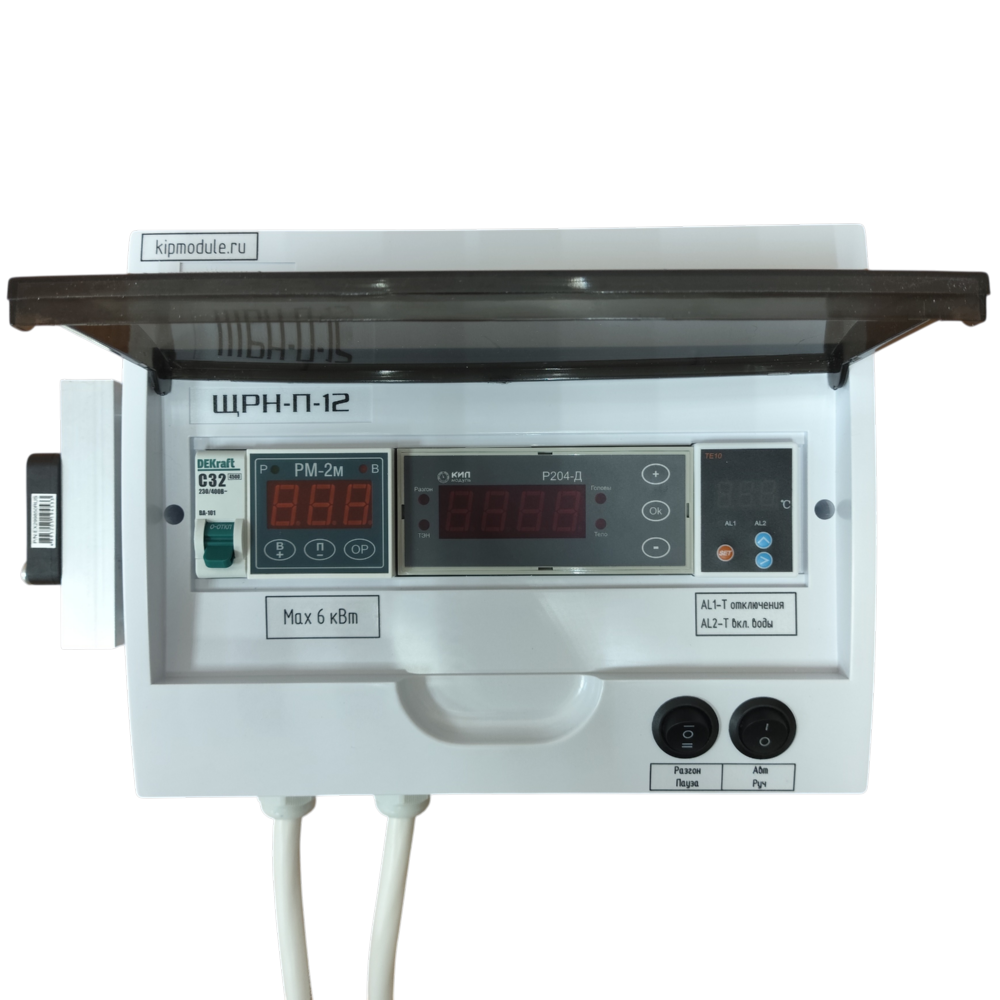

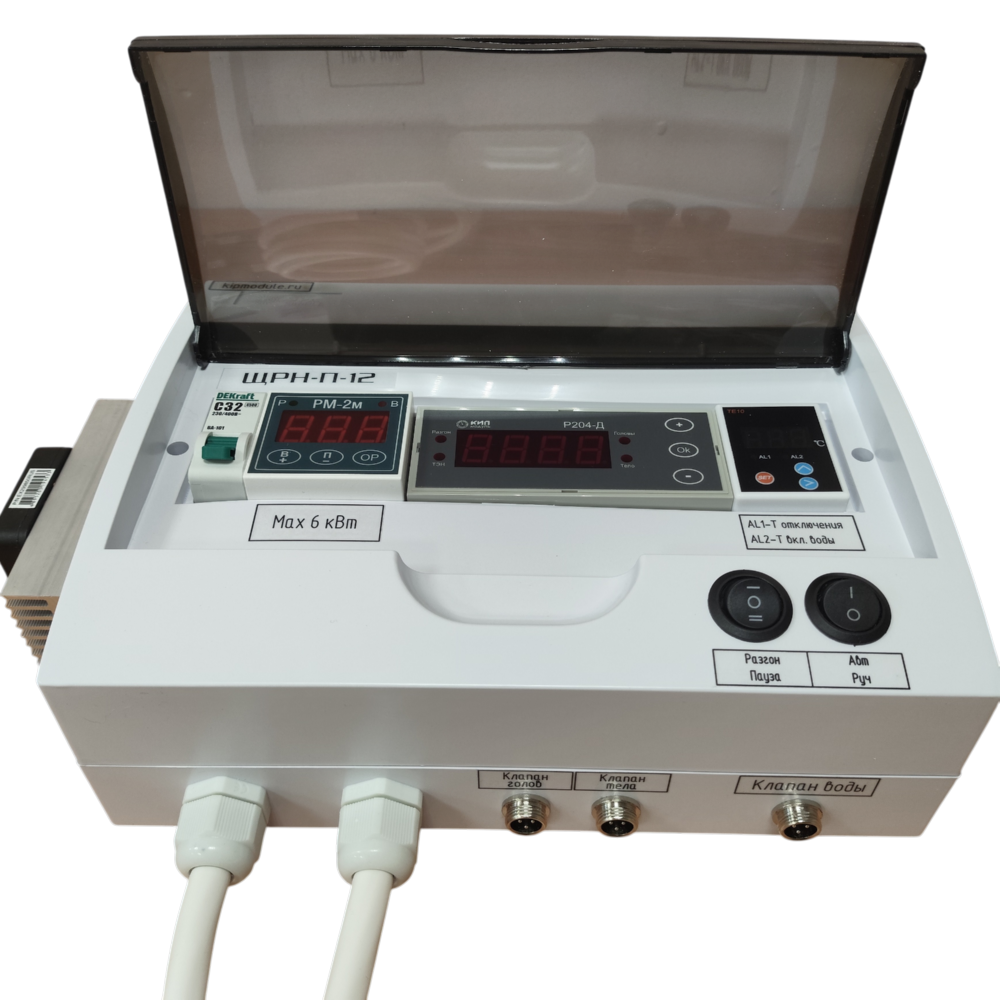

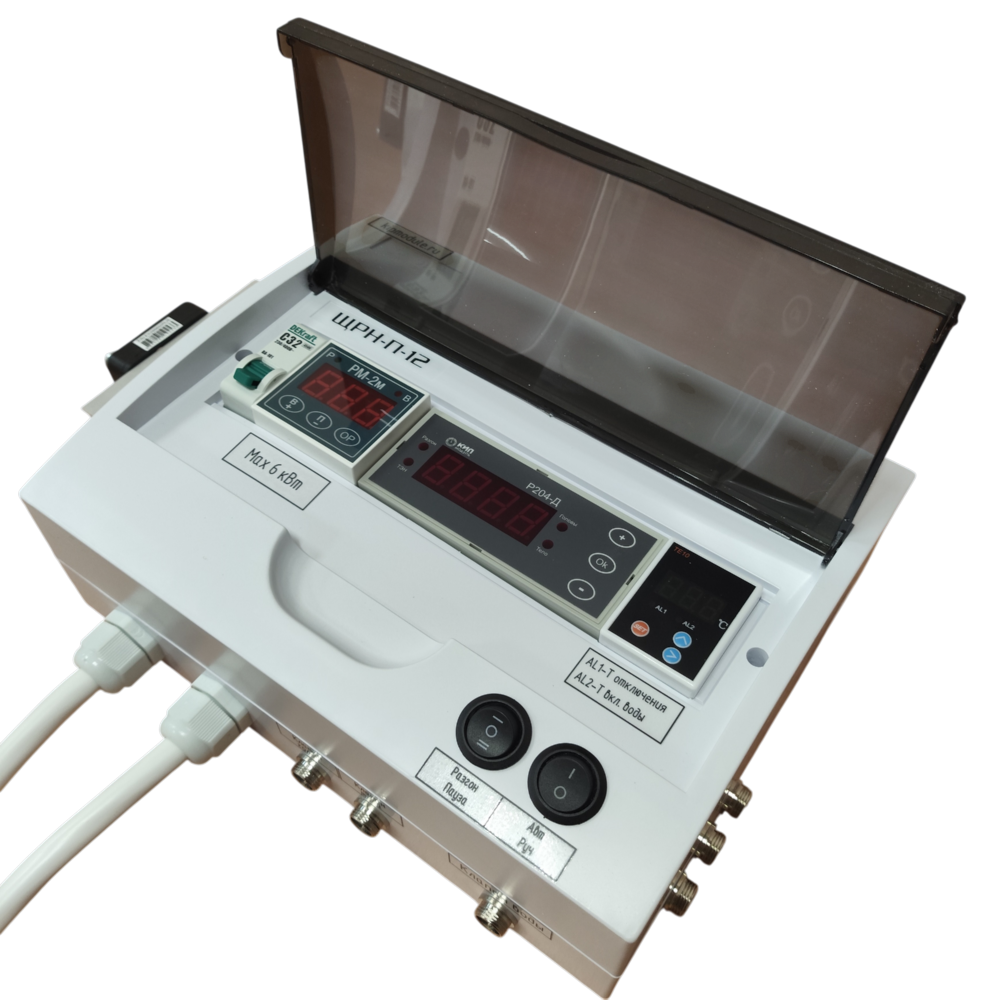

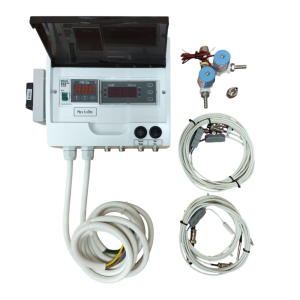

Автоматика для ректификации АР7-6-В2

Автоматика предназначена для управления отбором продукта и мощностью ТЭНа в процессах ректификации. Управление процессом отбора происходит с помощью двух электромагнитных клапанов (головы, тело, НЗ, 12 В) по заданной программе с контролем температуры датчиком NTC 10k. Автоматика имеет датчик атмосферного давления, а также функцию возобновления процесса после отключения электроэнергии.

Особенности:

• Автоматика управляет двумя электромагнитными клапанами (головы и тело) методом  ШИМ (широтноимпульсная модуляция) и позволяет регулировать скорость отбора от 0 до 100 % от пропускной способности клапанов.
• Датчик температуры типа NTC 10k b3435 устанавливается в царгу. Датчик с гильзой диаметром 4 мм (подойдет практически любому оборудованию). По показаниям этого датчика автоматика выбирает скорость отбора (на этапе Тело), а также управляет разгоном (окончанием разогрева в кубе).
• Головы отбираются с заданной пользователем скоростью и заданное пользователем время клапаном голов.
• Тело отбирается клапаном тела. При отборе тела, скорость отбора выбирается автоматически, таким образом, чтобы температура в царге оставалась в диапазоне: от «температура отбора в начале этапа тело» до «температура отбора в начале этапа тело + дельта».
• Автоматика отрабатывает последовательно следующие этапы:
• Разгон до заданной температуры.
• Работа на себя заданное время для стабилизации колонны.
• Отбор голов с заданной скоростью и заданное время.
• Отбор тела с автоматическим определением оставшегося спирта и остановкой отбора.
• При переходе с этапа на этап подается звуковой сигнал.
• Есть датчик атмосферного давления. При изменении атмосферного давления на этапе Тело, автоматика корректирует температуру отбора. Размер коррекции пользователь может изменить, если не подходит значение по умолчанию.
• По окончании этапа Тело подается пятикратный звуковой сигнал. Отбор останавливается.
• Автоматика управляет ТЭНом (мощностью 6 кВт или менее) и меняет его мощность с максимальной на рабочую при переходе с этапа Разгон (разогрев куба) к дальнейшему процессу. В конце процесса автоматика выключает ТЭН.
• Автоматика имеет второй датчик температуры с фиксированной температурой срабатывания 40 гр. С. Этот датчик предназначен для установки на ТСА или холодильник для контроля отключения охлаждающей воды. При превышении температуры на этом датчике автоматика останавливает процесс и выключает ТЭН.
• Автоматика имеет режим возобновления процесса, после отключения электроэнергии. Процесс возобновляется как и при кратковременных отключениях электроэнергии (секунды), так и при долговременных (часы, дни). Этот режим отключаемый.

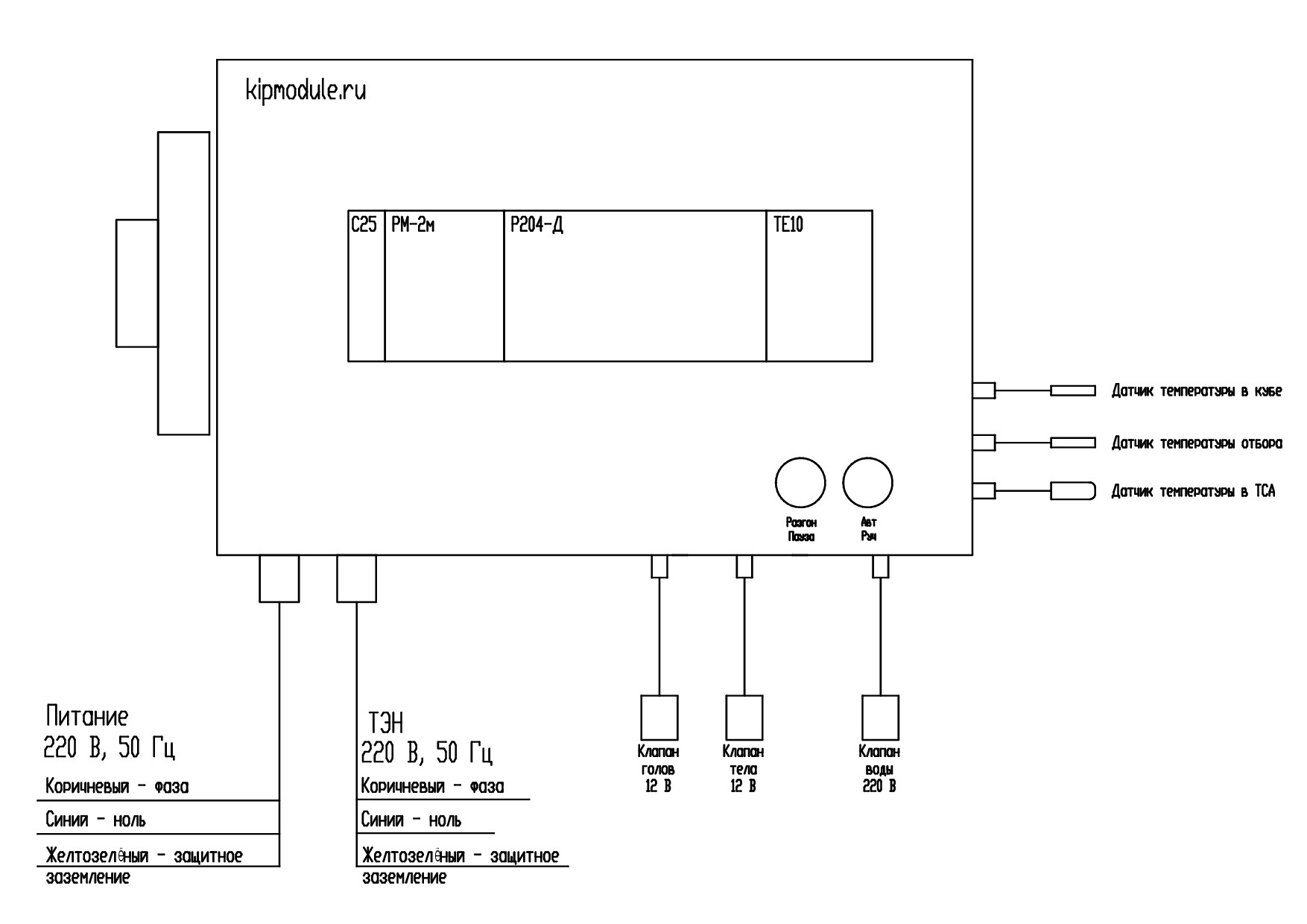

Технические характеристики:

• Номинальное напряжение питания сети 220 В, 50-60 Гц.
• Мощность подключаемого ТЭНа не более 6 кВт (220 В).
• Длина кабеля питания 2,2 м.
• Длина кабеля ТЭНа 2,2 м.
• Датчик температуры отбора: гильза диаметр 4 мм, длина 50 мм, длина провода 2 м, тип NTC10k b3435.
• Датчик температуры ТСА: 9х5х30 мм, длина провода 2 м, тип KSD9700 (НО).
• Применяемые клапаны: нормально закрытые, на 12 В, с током катушки не более 0,5 А.
• Количество клапанов: 2 шт.
• Применяемый клапан воды: нормально закрытый, на 220 В, с током катушки не более 0,5 А.
• Период работы клапанов: 1-10 сек (настраивается), на малых скоростях период увеличивается.
• Диапазон скорости отбора от 0 до 100 % от пропускной способности клапанов.
• Диапазон установки температуры окончания разгона от 1 до 99 гр. С
• Диапазон установки таймера работы на себя: от 1 до 999 мин (16 ч 39 мин).
• Диапазон установки таймера голов: от 1 до 999 минут (16 ч 39 мин).
• Диапазон установки таймера детектора окончания этапа Тело: от 1 до 60 мин.
• Диапазон установки дельты (диапазона отбора): 0,01 — 0,99 гр. С
• Коррекция температуры отбора  при изменения атмосферного давления на 1 мм рт. ст. — 0,036 гр. С (настраивается).
• Габаритные размеры выс. х шир. х гл. 230 х 270 х 95 мм.
