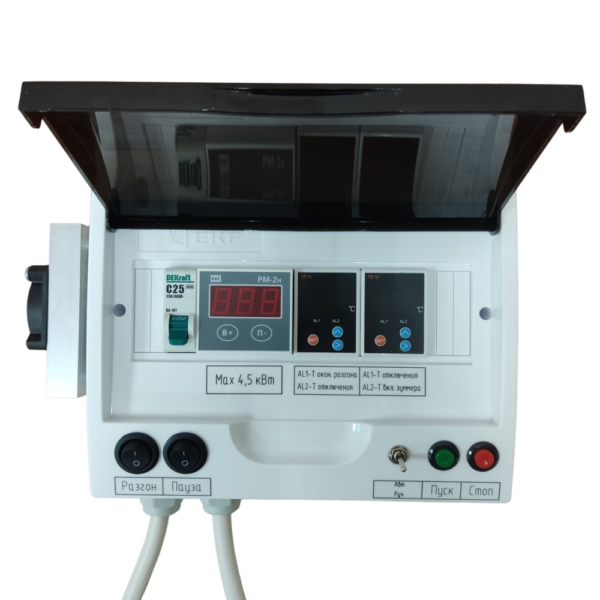

Автоматика управления ТЭНом АТ-4,5нб new с группой безопасности

Предназначена для управления ТЭНом в процессах дистилляции и ректификации. Имеет функции безопасности. Хорошо подходит для режима потстилл. Рассчитана на подключение ТЭНа 3,5 кВт, 4,5 кВт.

В комплекте:

• автоматика в боксе;
• датчик температуры — 2 шт.;
• инструкция по эксплуатации,
• инструкция на РМ-2н new;
• коробка.

Автоматика для дистилляции или ректификации. Надежная и простая в эксплуатации. Хорошо подходит для режима потстилл. Рассчитана на подключение ТЭНа 4,5 кВт.

Примененные приборы:

• регулятор мощности РМ-2н new;
• терморегулятор с двумя выходами - 2 шт.

Особенности:

Автоматика имеет два режима работы — ручной и автоматический.

В ручном режиме управление ТЭНом происходит двумя переключателями. Переключателем «Разгон» включается режим 100 % мощности. При его выключении на ТЭН подается мощность, установленная Вами на приборе РМ-2н new. Выключателем «Пауза» ТЭН выключается.

В автоматическом режиме запуск автоматики осуществляется кнопкой «Старт», а принудительная остановка кнопкой «Стоп». После старта автоматика подает на ТЭН 100 % мощности (режим Разгон). После того как температура достигнет заданной Вами температуры первом канале терморегулятора № 1, на ТЭН начинает подаваться мощность, которую Вы установили в приборе РМ-2н new. При понижении температуры (провал процесса) будет включаться режим Разгон. После того, как температура достигнет второй температуры, установленной Вами в терморегуляторе № 1, ТЭН отключается.



Работа группы безопасности:

В первом канале терморегулятора № 2 задается температура отключения ТЭНа при перегреве ТСА, а во втором канале терморегулятора № 2 задается температура включения звуковой сигнализации (зуммера) при перегреве ТСА.

После остановки ТЭНа запустить его можно только после снижения температуры кнопкой «Пуск». Звуковая сигнализация отключается самостоятельно при снижении температуры.

Технические характеристики:

• напряжение питания 220 В,
• мощность подключаемой нагрузки не более 4,5 кВт,
• диапазон входного напряжения, при котором прибор сохраняет работоспособность: от 90 до 280 Вольт 50 Гц,
• диапазон задания напряжения, поступающего на нагрузку: от 20 до 260 Вольт (но не больше входного),
• стабильность поддержания заданного напряжения: плюс-минус 0,5 Вольт (True RMS),
• разрешающая способность индикации напряжения: 1 Вольт,
• индикация потребляемой нагрузкой мощности: от 0 до 9,99 кW.
• память на 10 предварительных установок напряжения,
• габариты дл. х шир. х выс. 260 х 200 х 90 мм,
• длина питающего кабеля 2,2 м;
• длина кабеля ТЭНа 2,2 м;
• датчики температуры: длина кабеля 2 м, тип NTC 10k b3435, длина гильзы 25 мм, диаметр гильзы 5 мм.

Автоматика не имеет вилки для подключения питания и розетки для подключения ТЭНа, так как рассчитана на мощность 4,5 кВт (вилки и розетки рассчитаны на мощность не более 4,5 кВт). Подключение питания и ТЭНа необходимо производить непосредственно к клеммам в щитке и клеммам ТЭНа или воспользоваться специальными силовыми разъемами, рассчитанными на нужную мощность.
